JWOOD工法の技術

■6mを超える大スパン
例）7.28m(8P)の教室空間や事務所空間、8.19m(9P)の屋根架構
■2層を貫く大きな立体空間ボリューム(立体架構)
例）アトリウム等

これらを木造で実現する為には、高い曲げ剛性を持つ大きな梁断面(※1)や、座屈しにくく、高耐力の大きな断面、高い曲げヤング係数の部材となり、大断面部材の様な特殊部材が必要となります。しかしながら、大断面部材を用いると材料、金物、加工(※2)が特殊となりコストアップとなったり、高い曲げヤング係数の部材は、原材料のラミナや単板が少なく、受注生産品が多く高価です。その結果、木造で建築するメリットが半減してしまいがちです。

※1：床8Pスパンとすると、105×510程度必要
※2：一般的なプレカット工場の加工機能力
　　　柱 最大150角 梁 最大150×450程度

■一般的なプレカット加工機で加工できる最大寸法 幅150、梁成450でラインナップ
■140Eの高ヤング部材

JWOOD150幅 & 140Eシリーズの強度を活かすことで、建物内部の高さ・幅ともに開放感のある『木造大空間』を実現することができます。
サ高住の事例では、1、2階を包み込む大スパンの空間を実現し、2層を貫く大きな吹抜けを実現します。これにより、サ高住の施設を思わせない素敵な空間と、運用面においても1階から2階の様子が伺えるといった効率の良さを実現することが可能となっています。
さらに、鉄骨造と比べて必要地耐力が4分の1程度のため、基礎や杭などの地盤補強にも大きなコストメリットがあります。

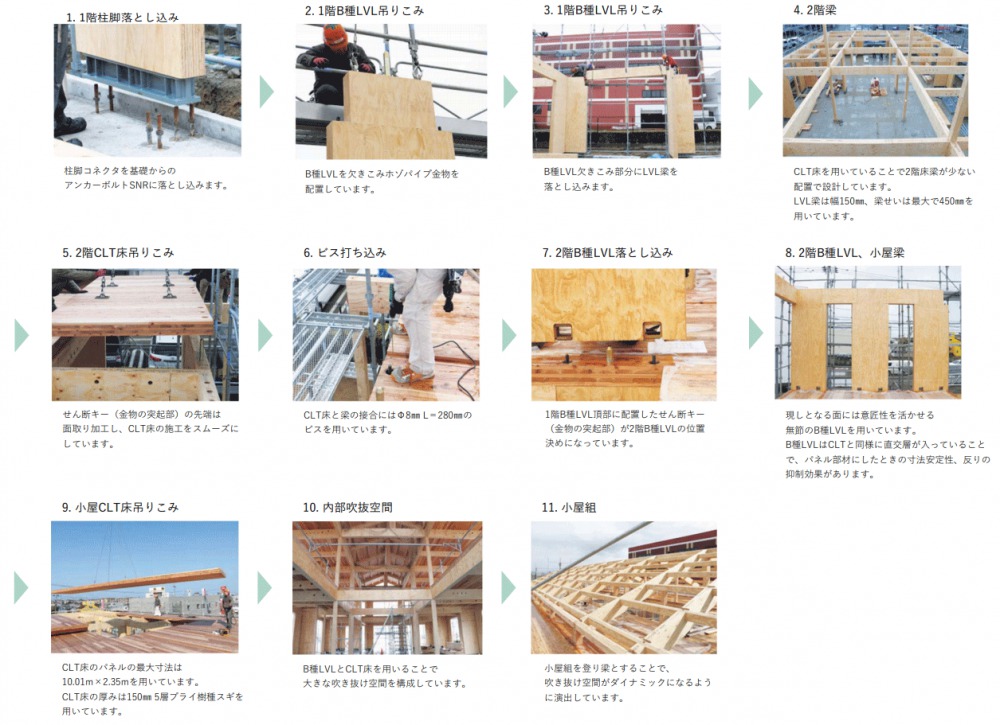

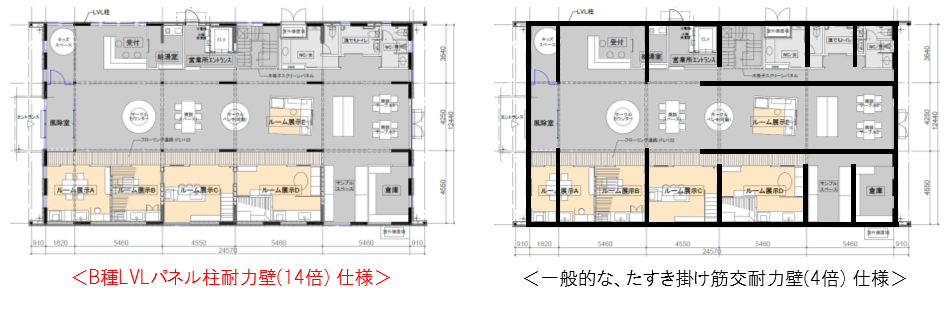

株式会社 伊東豊雄建築設計事務所の設計による、木造2階建で壁の少ない大きな吹抜けのある大空間の建築物です。その構造体として、大空間の木造化に対応すべく開発した、柱と高性能耐力壁を兼ねたB種LVLパネル柱を使用し、大きな吹抜けと建物内部の開放的な大空間を実現しています。

CO₂の固定化や建物の長寿命化、こういったことから環境配慮への様々な施策が行われ、公共事業や非住宅の木造化が進んでいます。また、大地震に対する耐震性や、熟練工の高齢化などによる職人不足など、建築業界では、様々な課題を抱えています。
この様な課題に対応すべく、木造でありながら大空間を確保し、スケルトン・インフィルを実現することで用途変更も自在に行える中大規模木造を実現することや、耐震性の高い建物、画一化され現場施工性の高い合理的な建築物が求められます。
これらの実現のために、ウッドワンでは平成30年度の国交省による『住宅・建築物技術高度化事業』に応募・採択され、『木材・木質部材を活用した高性能接合部の技術開発』を行って参りました。開発のポイントは、事務所・店舗・共同住宅・老健施設・学校・保育所といった建築物の柱割りや、想定最大スパンを達成し、『従来であれば、鉄骨造で計画されている建物を、非住宅向けJWOOD工法で建てられること』、これを前提に開発を行いました。

高性能なモーメント抵抗接合システムによるラーメン構造を用いることで、壁・柱を少なくし、用途変更やリノベーションに対応させたスケルトン・インフィルを実現可能にします。

法22条区域に建ち、1階を店舗及び事務所エントランス、2、3階を貸し事務所として、耐火要求のないその他建築物での計画としています。JWOOD LVLの150×600の柱をL字型を基本に配置し、同じく150×600の梁をかけて二方向ラーメンの構造形式としています。耐震壁が不要なため、外周部に開放的な開口部を計画でき、また室内においても耐震壁のない構造になっており室内レイアウトの自由度が上がる計画になっています。
