スタッフルーム用建具

機能引き戸と揃えて、統一性の高い空間へ

スタッフの控え室などに最適な、シンプルで使いやすい4種類の扉をご紹介します。

シングルドア

シンプルで使いやすい開き戸タイプ

前後に開閉する最もスタンダードなドア。プライバシーが求められる個室等に最適です。
オプションでソフトクローズを選択できます。

■3方枠(T)
寸法 (mm)
有効開口幅 730 / 660 / 640 / 617
高さ 扉本体(DH) 1,995
枠外高 2,035
扉本体(DW) 793 / 723 / 703 / 703
枠外幅 848 / 778 / 758 / 735
厚さ 36

●躯体接合金具フル装備(調整枠)
(竪枠各4個、上枠1個)
●竪枠・上枠とも正寸カット済

※調整枠は躯体接合金具をフル装備していますので、枠外寸法+10㎜を目安として開口を設定してください。

【片側ソフトクローズ機構付き】片引き戸(上吊りタイプ)

レールのないスタンダードな引き戸

シンプルでスタンダードな上吊りタイプの引き戸。足下にレールがないため、車いすでの出入りもスムーズです。

寸法 (mm)
有効開口幅 867 / 777 / 680 / 617 / 550
高さ 扉本体(DH) 1,983
枠外高 2,035
扉本体(DW) 900 / 810 / 713 / 650 / 583
枠外幅 1,824 / 1,644 / 1,450 / 1,324 / 1,190
厚さ 30

※有効開口幅867はF-XCに対応しておりません。

引き戸単体
●下端溝加工、引き手加工済専用枠材
●竪枠・鴨居正寸カット済
●躯体接合金具フル装備(調整枠)
(竪枠各4個、鴨居2個)
●鴨居レール・吊車2個・振れ止め金具同梱

※調整枠は躯体接合金具をフル装備していますので、枠外寸法+10㎜を目安として開口を設定してください。

【片側ソフトクローズ機構付き】引き込み戸(上吊りタイプ)

壁の中にすっぽりと扉が納まります

引き込んだ両側に壁面があるので、収納棚などをより自由にレイアウトすることができます。

寸法 (mm)
有効開口幅 777 / 680
高さ 扉本体(DH) 1,983
枠外高 2,035
扉本体(DW) 810 / 713
枠外幅 1,644 / 1,450
厚さ 30

引き戸単体
●下端溝加工、引き手加工済専用枠材
●竪枠・鴨居正寸カット済
●鴨居レール・吊車2個・振れ止め金具同梱

※調整枠は躯体接合金具をフル装備していますので、
枠外寸法+10㎜を目安として開口を設定してください。

【両側ソフトクローズ機構付き】アウトセット上吊り引き戸

コンパクトだけど開口ひろびろ!狭い開口寸法で広い有効開口を確保

上吊り式のため車いすでの走行もスムーズに行えます。
両側ソフトクローズ標準装備。

寸法 (mm)
有効開口幅 846 / 756 / 659 / 596 / 529
高さ 扉本体(DH) 1,983
枠外高 2,044
扉本体(DW) 900 / 810 / 713 / 650 / 583
上レール 1,789 / 1,609 / 1,415 / 1,289 / 1,155
厚さ 30

※有効開口幅846はF-XCに対応しておりません。

カラー

レバー・引手

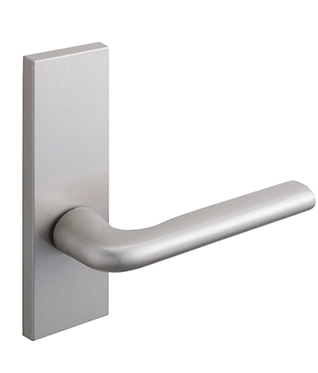

標準レバー

R型(シルバー)

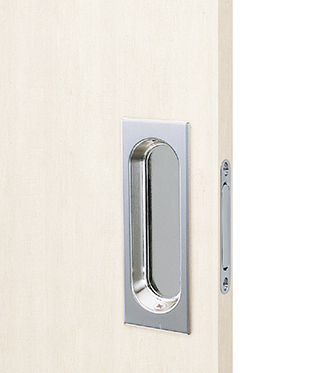

標準引き手

S型(シルバー)

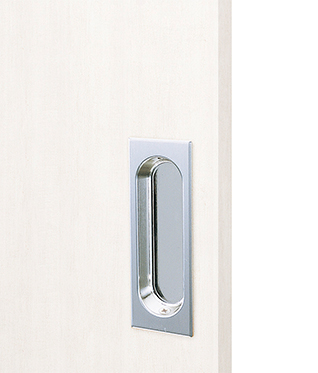

引き込み戸標準引き手

S型(シルバー)
手掛けフックは扉に取り付けて出荷されます。

[バー引き手(両側タイプ)に変更可能]

※有効開口が約100mm狭くなります。


オプション

サイズ特注

鍵の取り付け

引き手の変更

サイズ特注

1mm単位で高さ方向、幅方向のサイズ特注に対応しております。
高さ方向のサイズ特注は、機能引き戸に合わせたサイズ記載となっております。
高いサイズをご希望の場合は、最寄りの営業所へお問い合わせください。

※片引き戸(上吊りタイプ)において、固定枠90mm・113mmは、枠外幅~1,924mmまでとなります。
※アウトセット上吊り引き戸において、見切り材は現場カットになります。
※表示価格は税抜き価格です。
※掲載の内容・製品の仕様は、改良や資材の都合により、変更する場合があります。
※表示価格には工事費は含まれておりません。
※実物と多少、色・柄が異なることがあります。面材サンプルなどでお確かめください。

錠の取り付け

大型サムターン表示錠
品番 納期 価格

ZH2JC7-7

14日 ¥7,300
大型サムターン鍵付錠
品番 納期 価格

ZH2JC8

30日 ¥29,400

取り付け位置の変更

取り付け位置はバー引き手の上部3か所または下部1か所に設置可能です。

    価格 納期 取り付け位置の高さ(mm)

通常錠の加工位置変更

+¥1,000 10日 590/1250 / 1500 / 1650
枠材 +¥800

枠納期7日未満…7日
枠納期7日以上…枠納期に準ずる

※上記価格は、当社指定加工位置の場合のものです。
※高さ特注の場合は扉下からの寸法設定になります。
※扉と枠材は品番では発注できません。カスタムオーダーで発注お願いします。

引き手の変更

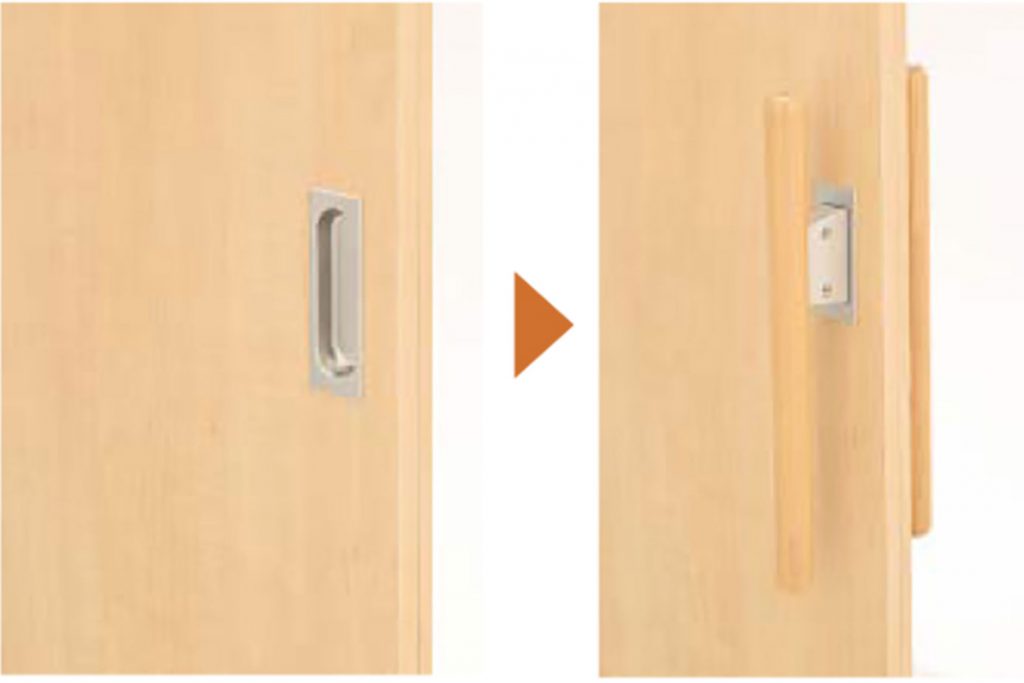

●通常引き手からバー引手への変更

通常引き手加工に対して取り付けできます。

※扉の表裏面がバー引き手になります。
※有効開口が約100mm狭くなります。

バー引き手品番にバー部分のカラー品番を入れてください。

品番 納期 価格

ZH2RC1-7

14日 ¥13,700

[推奨組み合わせ]

●コの字型バーへの変更

[コの字型バー本体]

品番 納期 価格

ZH2RC2-7-

14日 ¥12,400/セット

バー引き手品番に以下バー部分のカラー品番を入れてください。

[推奨組み合わせ]

  納期 価格

引き戸本体

14日 + ¥3,000

コの字型バー

14日 - ¥1,300

※引き戸本体にはバー引き手を止める芯材が必要になりますので、扉本体をレギュラー品番では発注しないようご注意ください。
