機能引き戸
用途に応じてセレクトできる機能引き戸をラインナップ！
取付け場所や用途に合わせて、開口幅を目安にお選びいただけます。

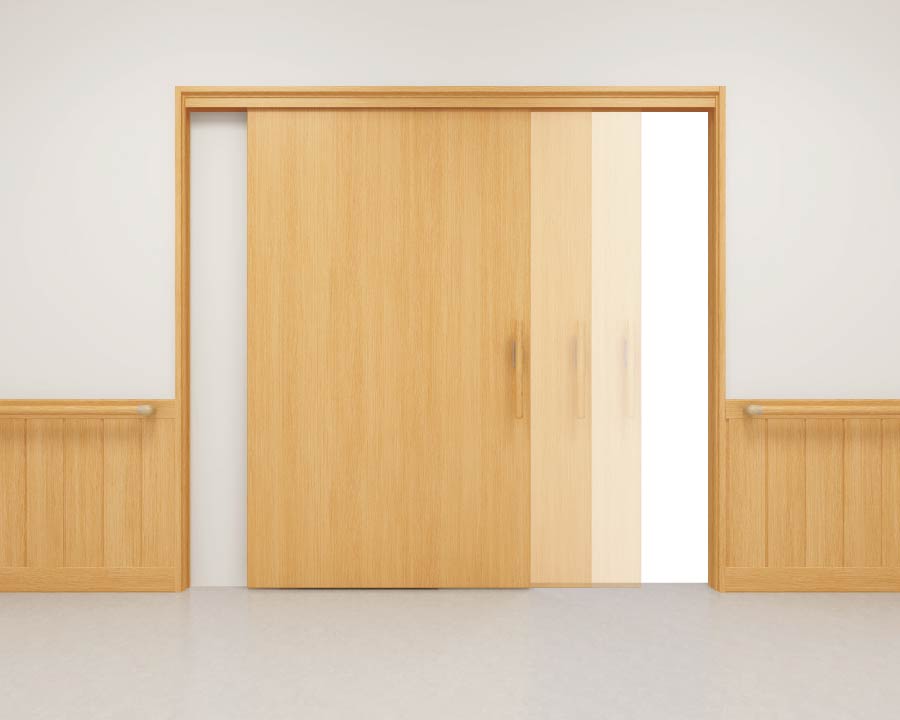

【片側ソフトクローズ機構付き】幅広片引き戸（上吊りタイプ）
ストレッチャーベッドの移動にも対応できるように有効開口を確保！
段差の無い上吊りタイプとバー引き手でスムーズな開閉が可能に。
| 寸法（mm） | ||
|---|---|---|
| 有効開口幅 | 1200 / 850 / 800 | |
| 高さ | 扉本体(DH) | 1,983 |
| 枠外高 | 2,035 | |
| 幅 | 扉本体(DW) | 1,358 / 1,158 / 1,008 |
| 枠外幅 | 2,615 / 2,215 / 1,915 | |

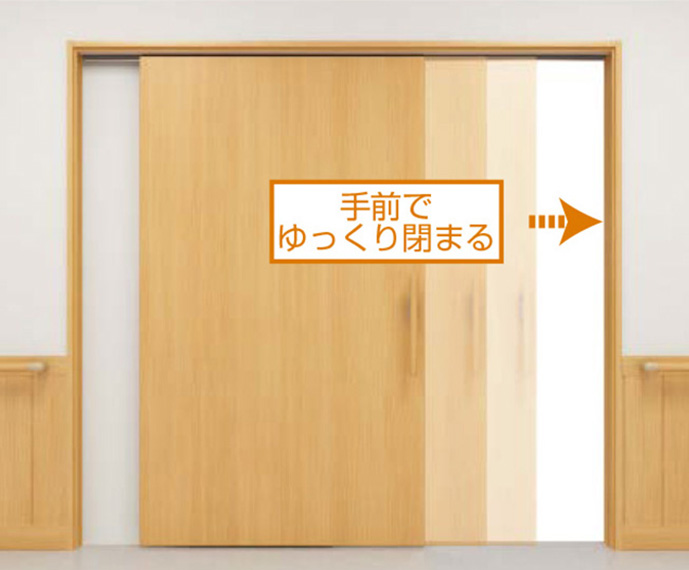

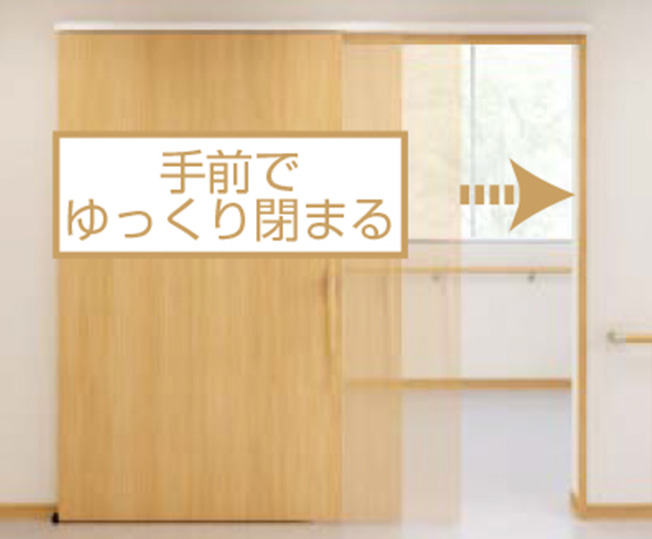

片側ソフトクローズ機構付き
閉じる手前でブレーキがかかりゆっくりと閉まるので、開閉が静かです。
平面図

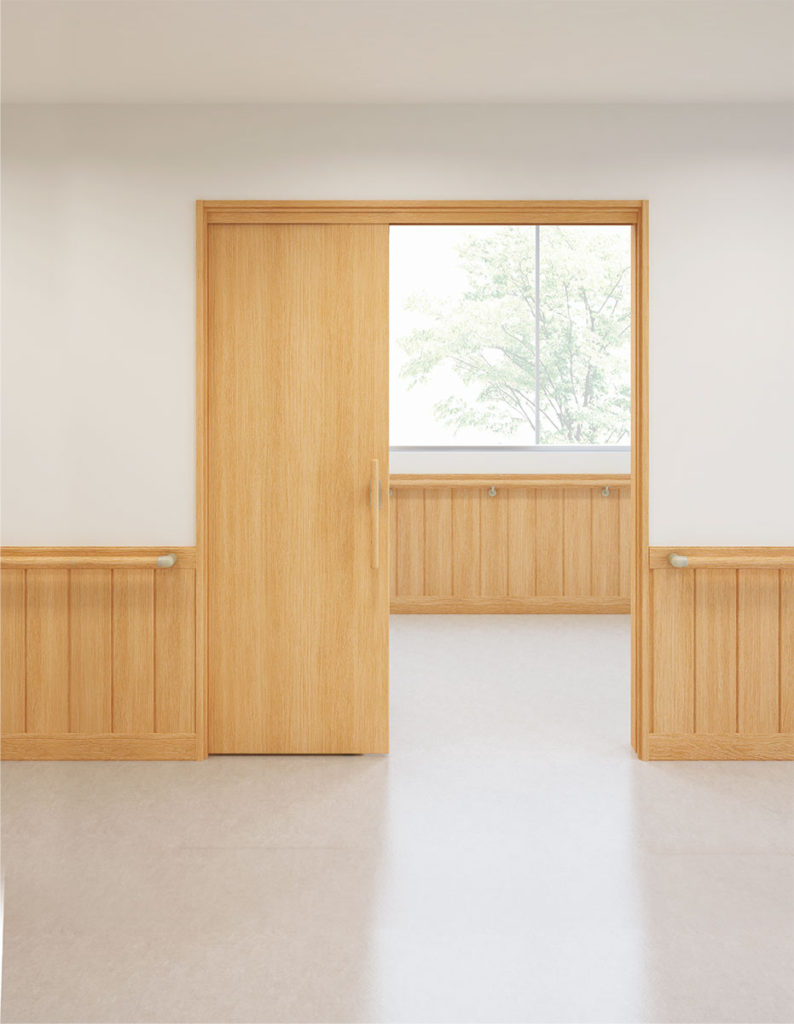

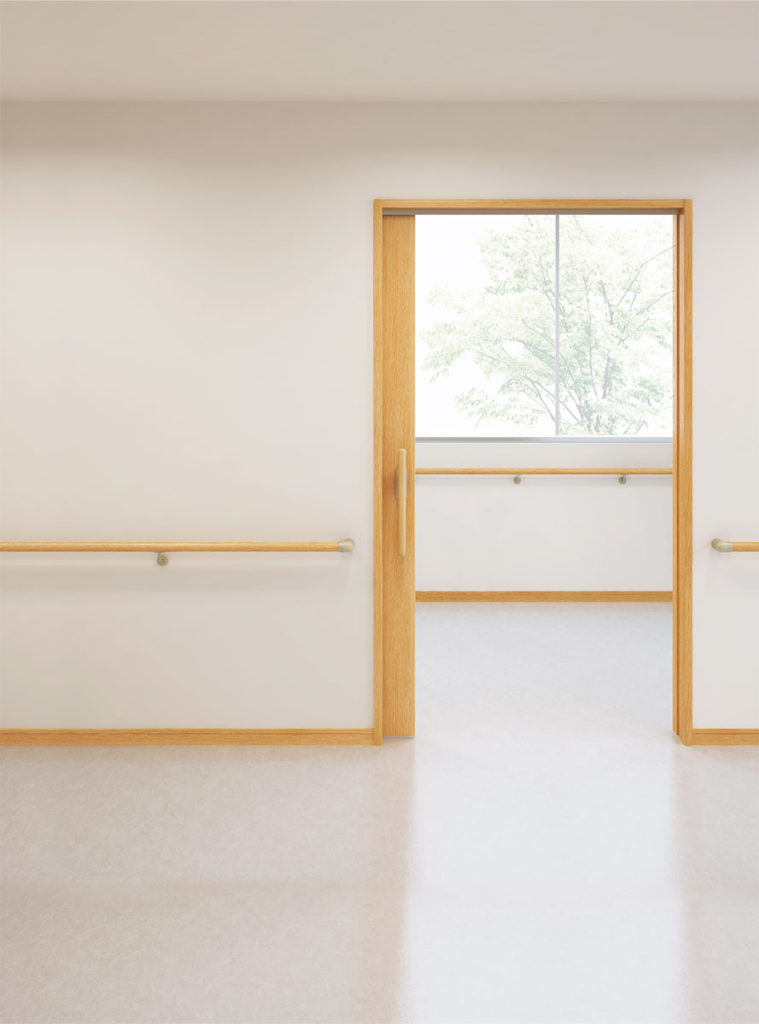

【片側ソフトクローズ機構付き】幅広引き込み戸（戸袋引込み・上吊りタイプ）
開口時、ドアが壁内に納まるためすぐ傍の壁面両側（室内・廊下）に手すりの設置が可能です。
| 寸法（mm） | ||
|---|---|---|
| 有効開口幅 | 1200 / 850 / 800 | |
| 高さ | 扉本体(DH) | 1,983 |
| 枠外高 | 2,035 | |
| 幅 | 扉本体(DW) | 1,358 / 1,158 / 1,008 |
| 枠外幅 | 2,615 / 2,215 / 1,915 | |

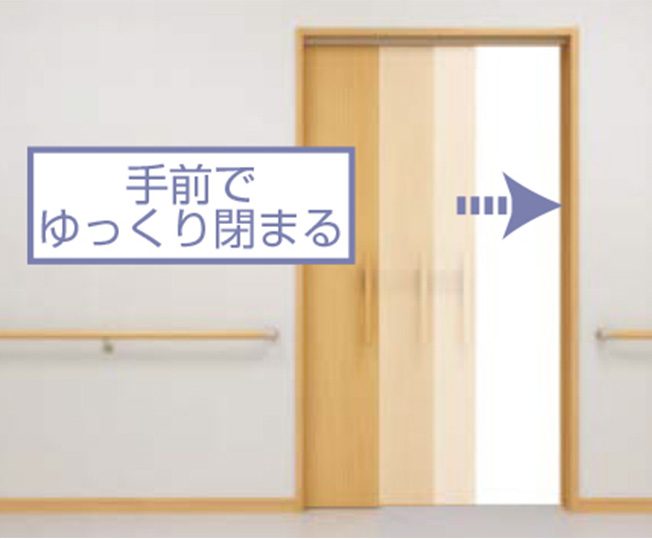

片側ソフトクローズ機構付き
閉じる手前でブレーキがかかりゆっくりと閉まるので、開閉が静かです。
平面図

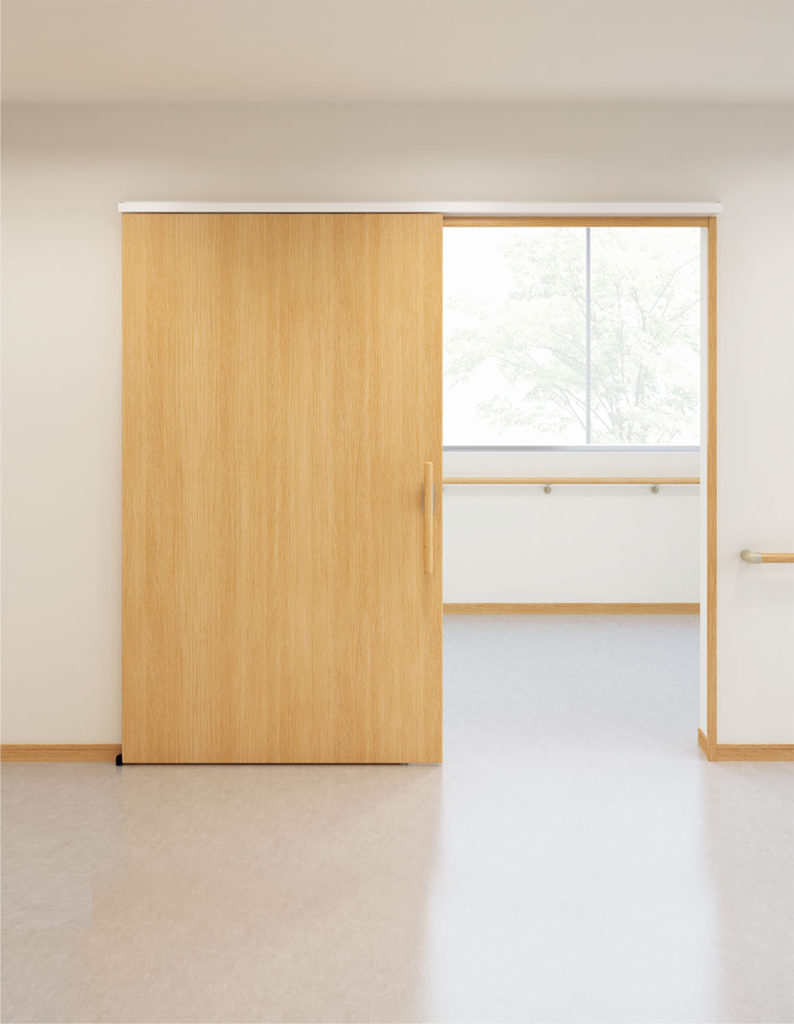

【両側ソフトクローズ機構付き】幅広アウトセット片引き戸（上吊りタイプ）
レールを取り付けるだけの後付け簡単施工！
その上有効開口を確保
壁に外付けするタイプで簡単に後付け施工できます。
敷居がないので障害もなく、仕上がりもスッキリ。
| 寸法（mm） | ||
|---|---|---|
| 有効開口幅 | 1203 / 853 / 813 | |
| 高さ | 扉本体(DH) | 1,983 |
| 枠外高 | 2,047 | |
| 幅 | 扉本体(DW) | 1,358 / 1,158 / 1,008 |
| 上レール | 2,569 / 2,169 / 1,869 | |
両側ソフトクローズ機構付き
閉じる手前でブレーキがかかりゆっくりと閉まるので、開閉が静かです。
平面図
平面図

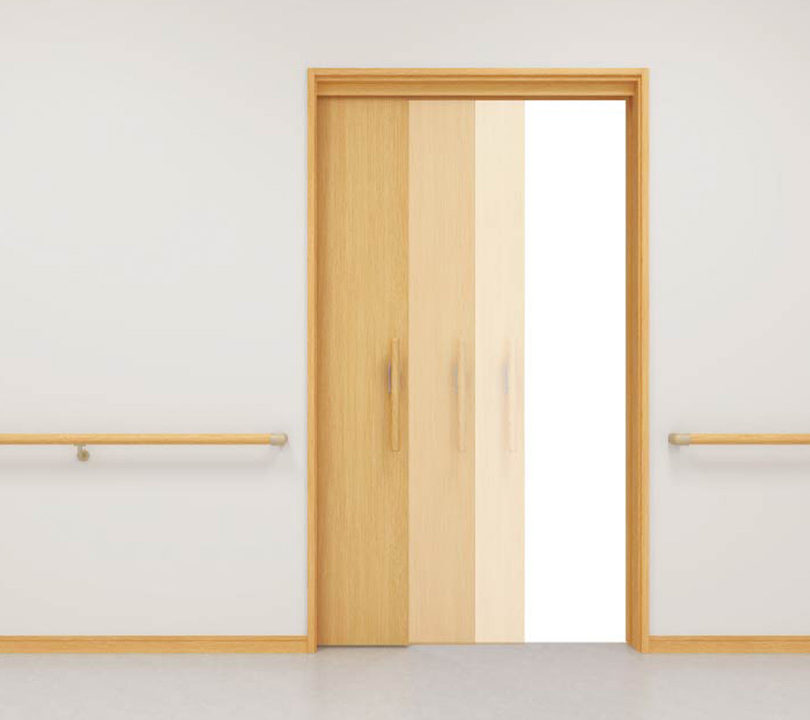

【片側ソフトクローズ機構付き】2枚連動シンクロ引き戸（上吊りタイプ）
コンパクトだけど開口ひろびろ！
狭い開口寸法で広い有効開口を確保
上吊り式のため車いすでの走行もスムーズに行えます。
| 寸法（mm） | ||
|---|---|---|
| 有効開口幅 | 915 / 785 | |
| 高さ | 扉本体(DH) | 1,983 |
| 枠外高 | 2,035 | |
| 幅 | 扉本体(DW) | 669+569 / 605+505 |
| 枠外幅 | 1,644 / 1,450 | |

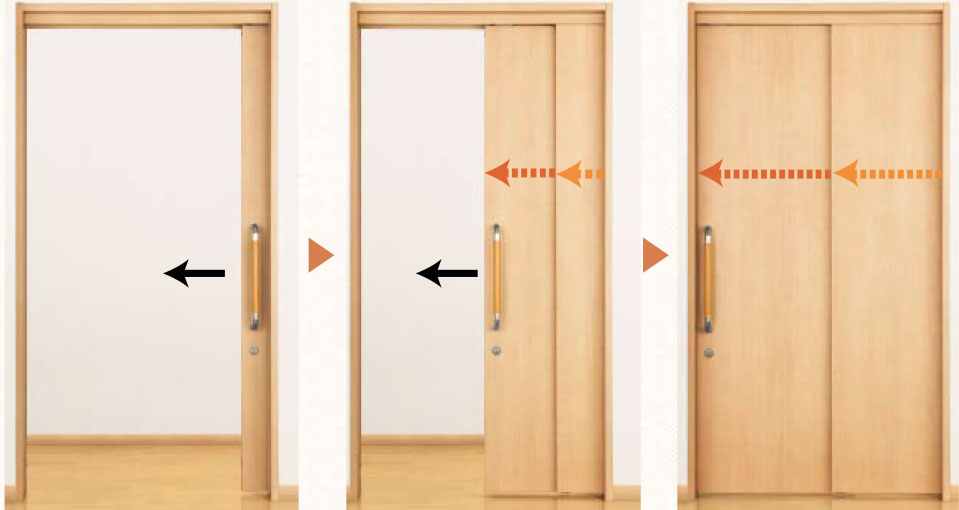

片側ソフトクローズ機構付き
1枚目を引き出すと、2枚目も動き出し、スムーズに閉まります。
平面図

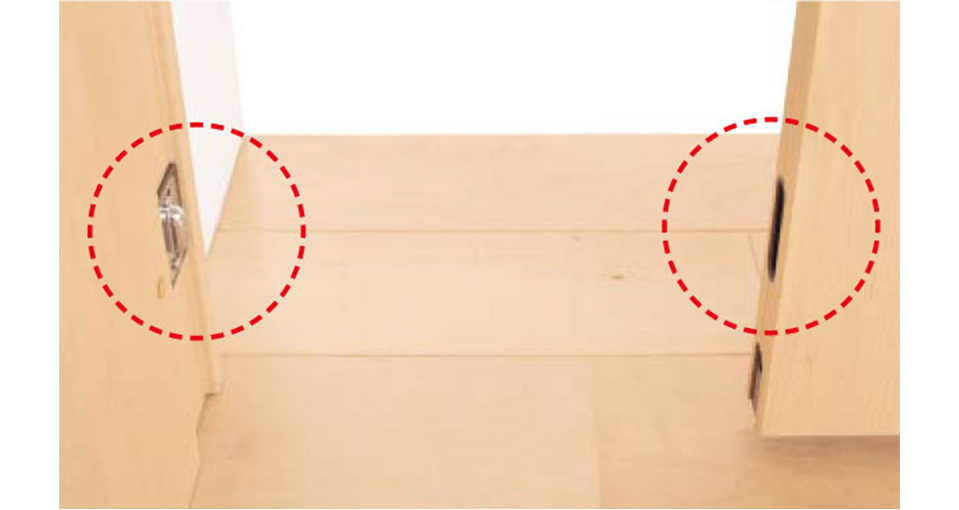

マグネット
竪枠には閉める際に扉が振れないようにマグネットが付きます。
扉木口にはマグネット受け金具が付いています。

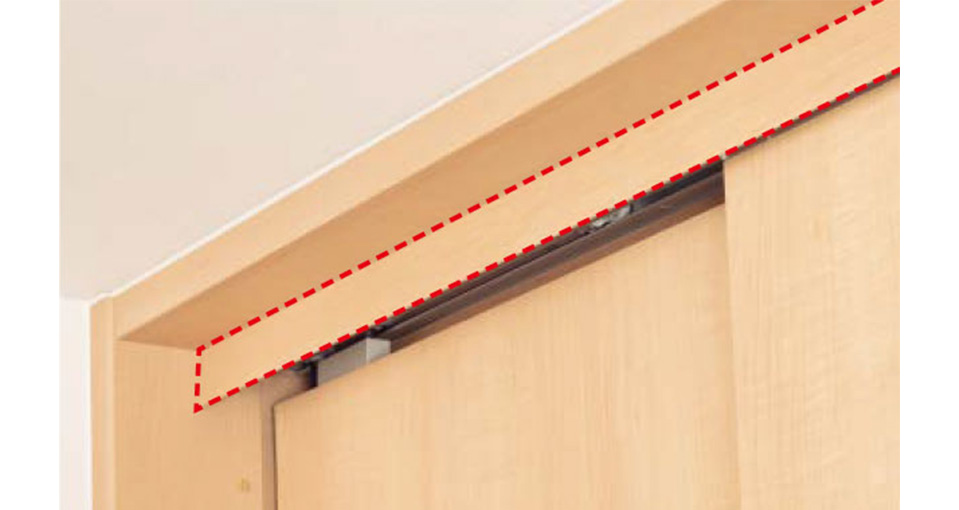

幕板
隙間が見えにくい様に幕板が付きます。幕板は枠シートと同色のシート貼りです。
3枚連動引き戸（レールタイプ）
左右どちらからでも出入りできる両引きタイプ
左右どちらからでも開けることができるので、車いすの方がUターンする必要がありません。
| 寸法（mm） | ||
|---|---|---|
| 有効開口幅 | 915 / 785 | |
| 高さ | 扉本体(DH) | 1,983 |
| 枠外高 | 2,035 | |
| 幅 | 扉本体(DW) | 600+600+500 / 535+535+435 |
| 枠外幅 | 1,644 / 1,450 | |
※ソフトクローズ機構には対応しておりません。

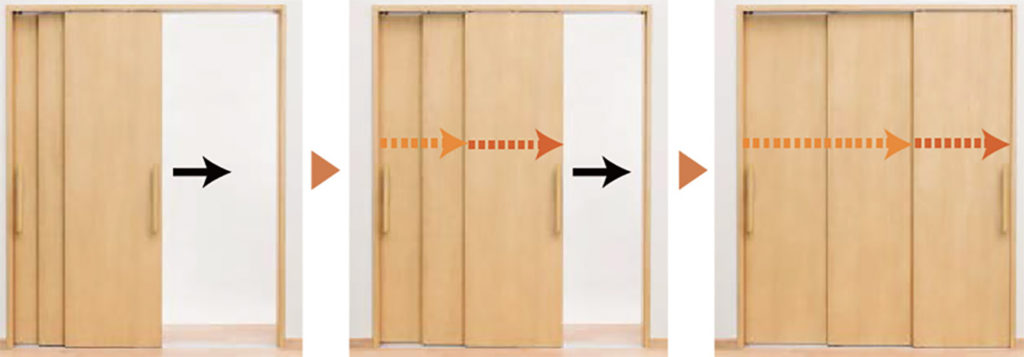

3枚連動でスムーズな開閉
1枚目を引き出すと、2枚目も動き出し、ストッパーで引き込んで閉まります。
平面図

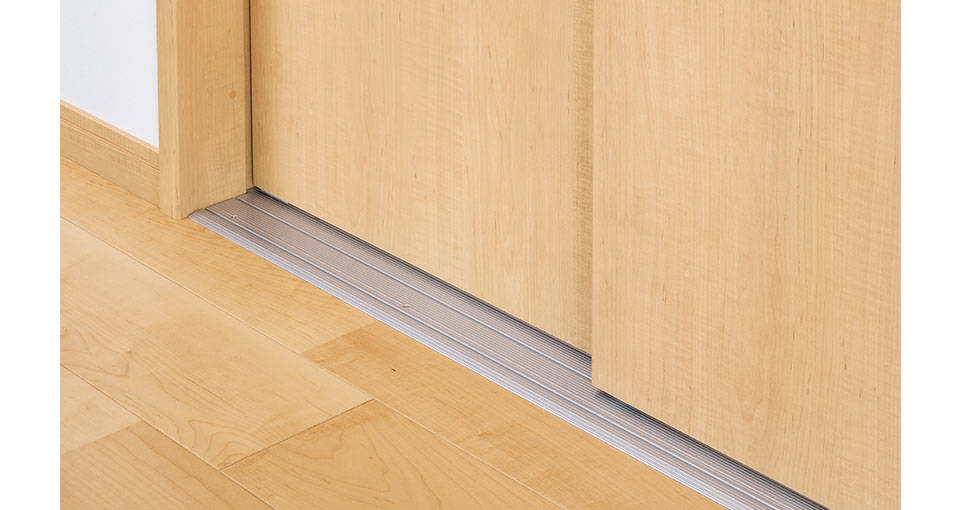

床直付けレール
上から置くタイプの簡単施工。

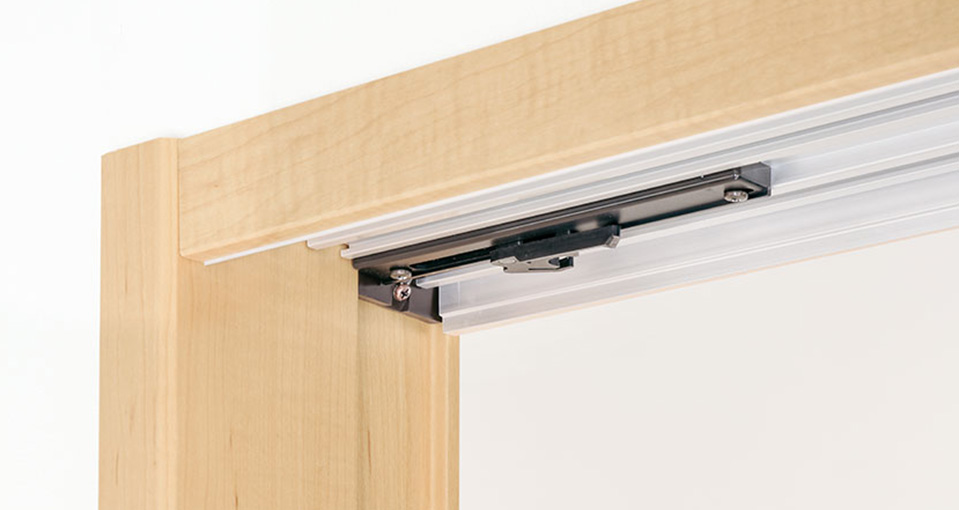

ストッパー付き
しっかり閉まるように鴨居レールにストッパーが付いています。
【自閉機能付き】幅広片引き戸（上吊りタイプ）
ストレッチャーベッドの移動にも対応できるように有効開口を確保！
段差の無い上吊りタイプとバー引き手でスムーズな開閉が可能に。
| 寸法（mm） | ||
|---|---|---|
| 有効開口幅 | 1200 / 850 / 800 | |
| 高さ | 扉本体(DH) | 1,964 |
| 枠外高 | 2,035 | |
| 幅 | 扉本体(DW) | 1,358 / 1,158 / 1,008 |
| 枠外幅 | 2,615 / 2,215 / 1,915 | |

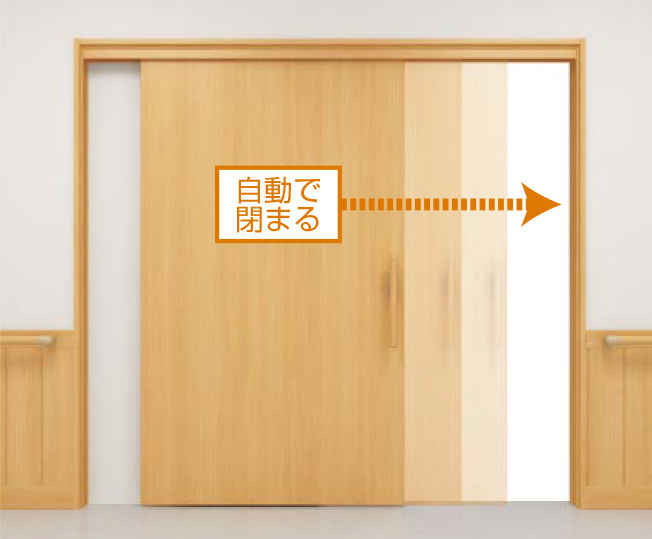

自閉機構付き
最大限に開くことがない限り、扉が自動でゆっくり閉まるので、閉める手間がかかりません。
空白

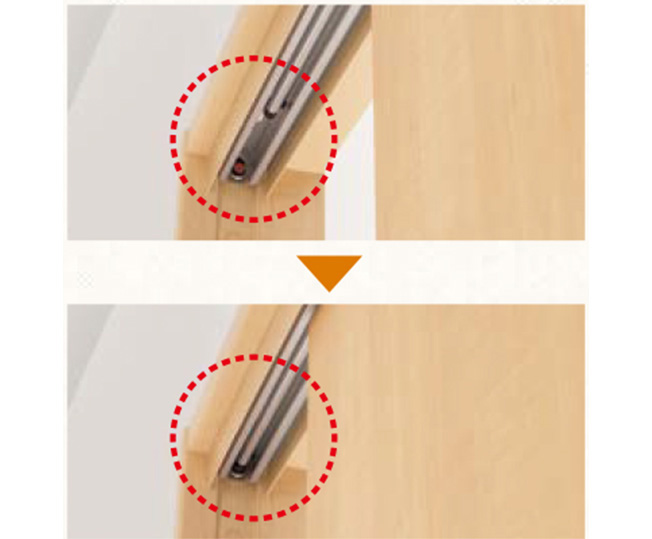

扉上のダンパーが縦枠に当たってから、ゆっくり閉まります。
平面図
【自閉機能付き】幅広引き込み戸（戸袋引込み・上吊りタイプ）
開口時、ドアが壁内に納まるためすぐ傍の壁面両側（室内・廊下）に手すりの設置が可能です。
| 寸法（mm） | ||
|---|---|---|
| 有効開口幅 | 1200 / 850 / 800 | |
| 高さ | 扉本体(DH) | 1,964 |
| 枠外高 | 2,035 | |
| 幅 | 扉本体(DW) | 1,358 / 1,158 / 1,008 |
| 枠外幅 | 2,615 / 2,215 / 1,915 | |

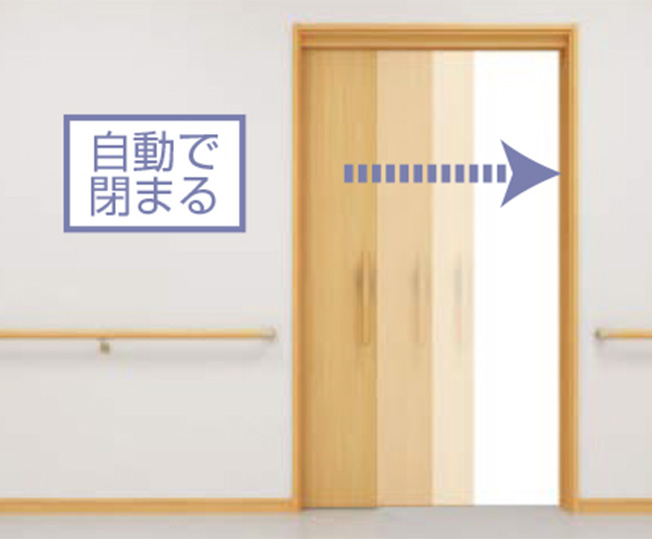

自閉機能付き
最大限に開くことがない限り、扉が自動でゆっくり閉まるので、閉める手間がかかりません。
空白
扉上のダンパーが縦枠に当たってから
ゆっくり閉まります。
平面図
デザイン
カラー
ホワイト色（メープル柄）
ライトブラウン色（ブラックチェリー柄）
ペール色（メープル柄）
ダークブラウン色（ウォールナット柄）
ライトクリア色（オーク柄）
ディープブラウン色（ウェンゲ柄）
引き手
バー引き手には木製の握りを使用し、握りの部分は3色ご用意しております。
（有効開口が約100mm狭くなります。）
推奨組み合わせ
OPTION
サイズ特注
特注デザイン
変更
鍵の取り付け
コの字型バー
傷防止材
小壁パネル
※「不燃面材仕様」の引き戸が必要な際には、最寄りの営業所へお問い合わせください。
※2枚連動シンクロ引き戸は特注デザイン変更に対応しておりません。
※3枚連動引き戸はサイズ特注、特注デザイン変更に対応しておりません。
※3枚連動引き戸の表示錠の取り付けは特注にて対応しております。
※小壁パネルは幅広引き戸、幅広引き込み戸用です。
サイズ特注
1mm単位で高さ方向、幅方向のサイズ特注に対応しております。
[対応デザイン]
※3枚連動引き戸（レールタイプ）はサイズ特注対応を行っておりません。
※F-WVは高さ方向のサイズ特注には対応しておりません。
※アウトセット片引き戸（上吊りタイプ）については、枠外幅でなくレール幅を表示しています。

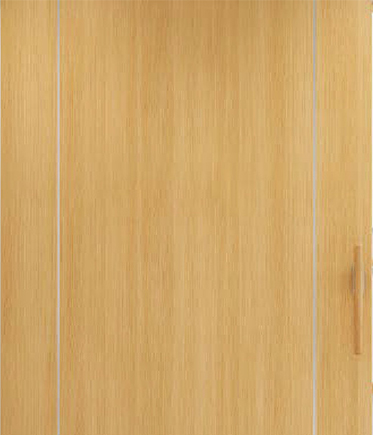

※デザイン上の注意
扉幅が1001mm以上の場合、両サイドにアルミ材が入ります。

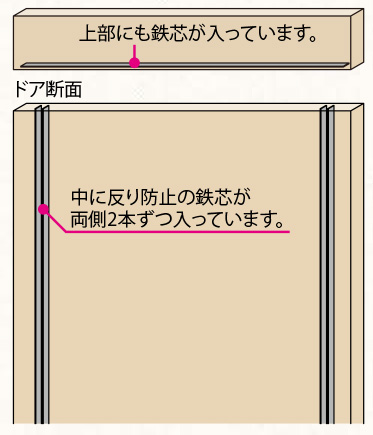

注意
中に反り防止の鉄芯が入ります。

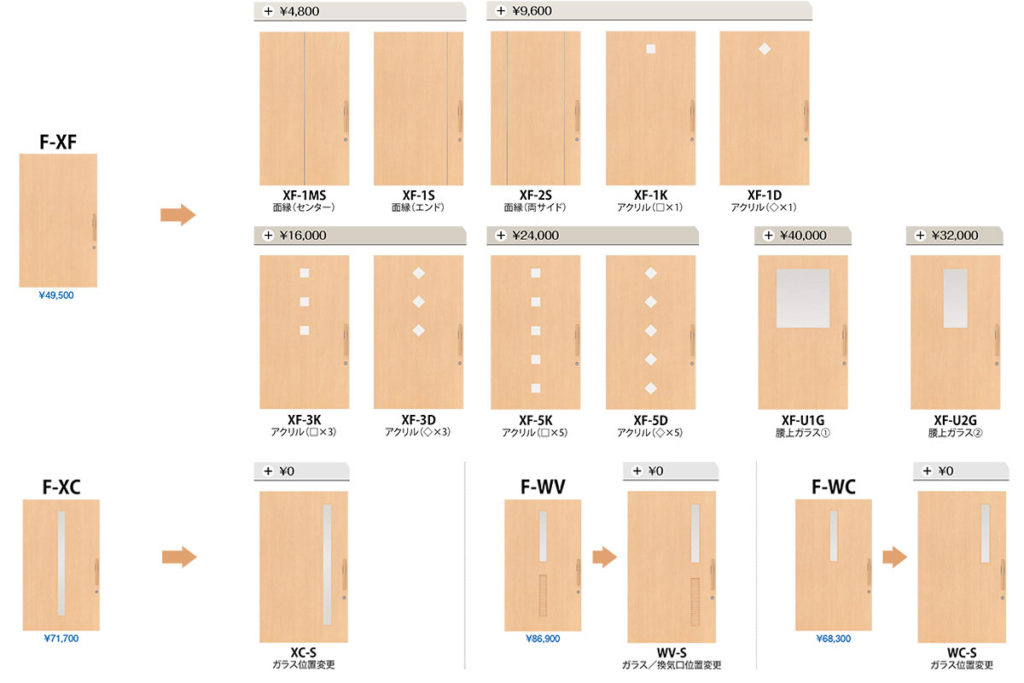

特注デザイン変更
[対応デザイン]
錠の取り付け
●大型サムターン表示錠
[対応デザイン]
| 品番 | 納期 | 価格 |
|---|---|---|
|
ZH2JC7-7 |
14日 | ¥7,300 |
●大型サムターン鍵付錠
[対応デザイン]
| 品番 | 納期 | 価格 |
|---|---|---|
|
ZH2JC8 |
30日 | ¥29,400 |
取り付け位置の変更
取り付け位置はバー引き手の上部3か所または下部1か所に設置可能です。
| 価格 | 納期 | 取り付け位置の高さ(mm) | ||
|---|---|---|---|---|
|
通常錠の加工位置変更 |
扉 | ＋￥1,000 | 10日 | 590/1250 / 1500 / 1650 |
| 枠材 | ＋￥800 （アウトセットは空錠竪枠 ＋￥600） |
枠納期7日未満…7日 |
※上記価格は、当社指定加工位置の場合のものです。
※高さ特注の場合は扉下からの寸法設定になります。
※扉と枠材は品番では発注できません。カスタムオーダーで発注お願いします。
コの字型バーへの変更
[対応デザイン]
[コの字型バー本体]
| 品番 | 納期 | 価格 |
|---|---|---|
|
ZH2RC2-7-■ |
14日 | ¥12,400/セット |
バー引き手品番■に以下バー部分のカラー品番を入れてください。
[推奨組み合わせ]
| 納期 | 価格 | |
|---|---|---|
|
引き戸本体 |
14日 | ＋ ¥3,000 |
|
枠 |
― | ― |
|
コの字型バー |
14日 | － ¥1,300 |
※引き戸本体にはバー引き手を止める芯材が必要になりますので、扉本体をレギュラー品番では発注しないようご注意ください。
傷防止材
●枠用傷防止ガード材
[対応デザイン]
| 品番 | 材質 | 納期 | 価格 |
|---|---|---|---|
| ZY5G01 |
ソフトアクリル |
10日 | ¥5,000/セット |
●引き戸用傷防止プレート
[対応デザイン]
対象デザイン：F-XF限定
| 材質 | 納期 | 価格 |
|---|---|---|
| 樹脂製（クリア一色） | 20日 | ＋¥30,00 |
幅広引き戸用小壁パネル
[対応デザイン]
| 品番 | 寸法 | 納期 | 価格 |
|---|---|---|---|
| VMS900 |
2,040×435×30 (2枚入り) |
10日 | ¥14,200/セット |
