1階を自動車整備作業場、2階を倉庫とした自動車整備工場です。
JWOOD 450材＆140E材の梁による架構と設計ノウハウで、耐力壁線間隔16m、間口7.5mスパン、更に高さを確保した大空間を実現しています。
物件概要
用途：工場兼倉庫
規模：建築面積 149.75㎡（45.1坪） / 延床面積 299.5㎡（90.3坪） 木造2階建て
竣工：2023年11月
建築地：広島県広島市

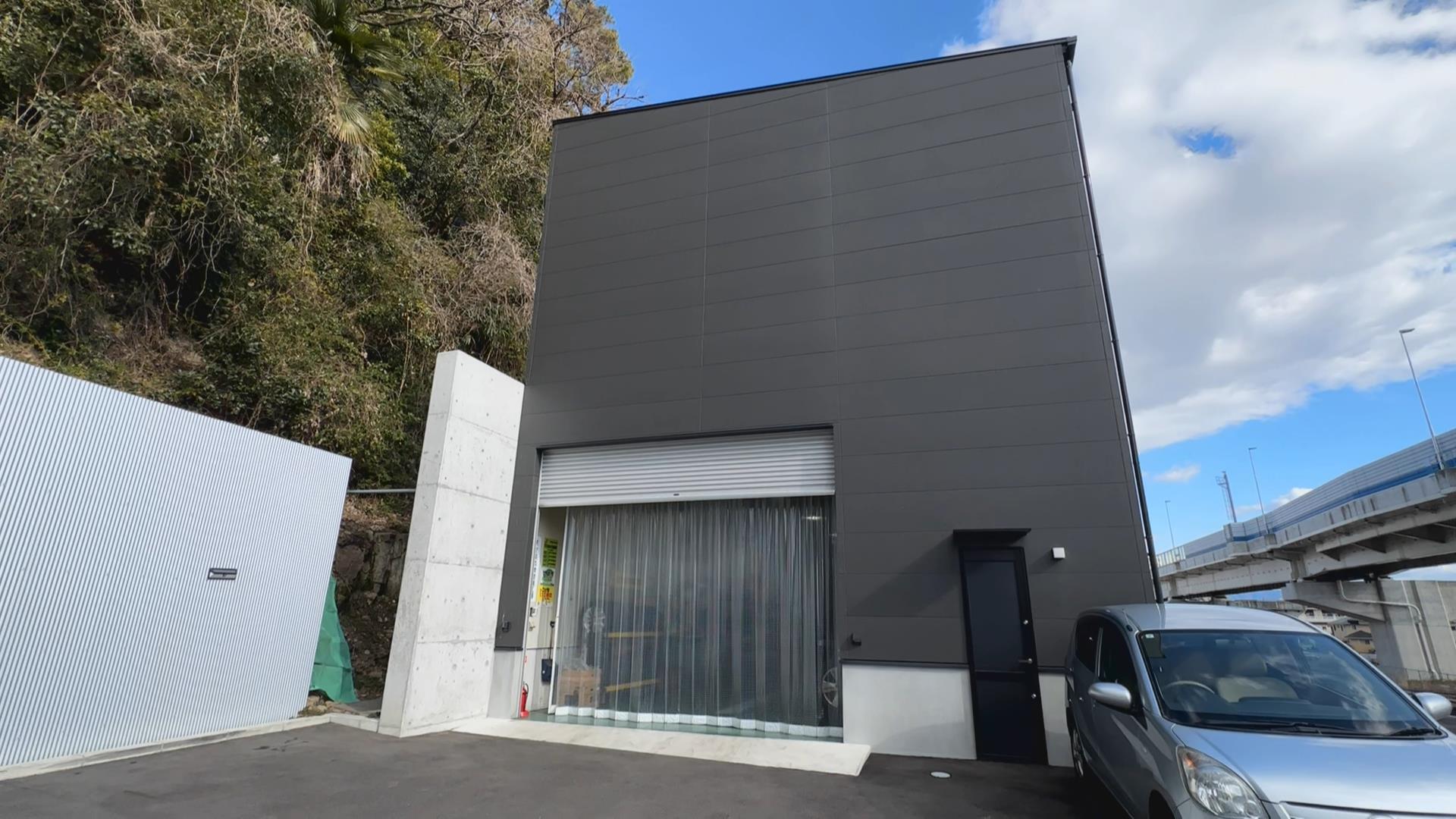

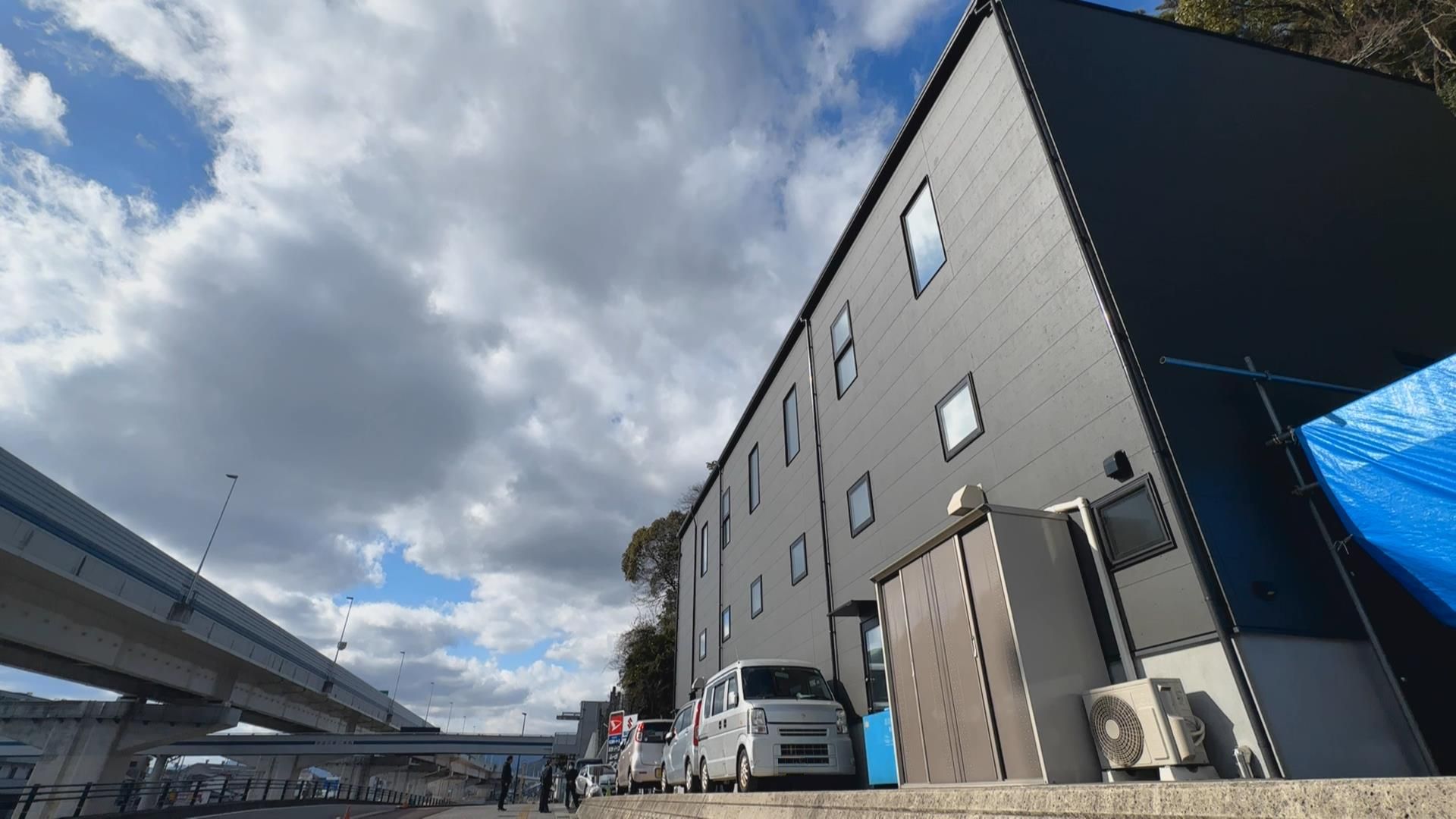

建物外観
シンプルな建物形状に、黒い外壁とコンクリートの擁壁が絶妙にマッチしています。

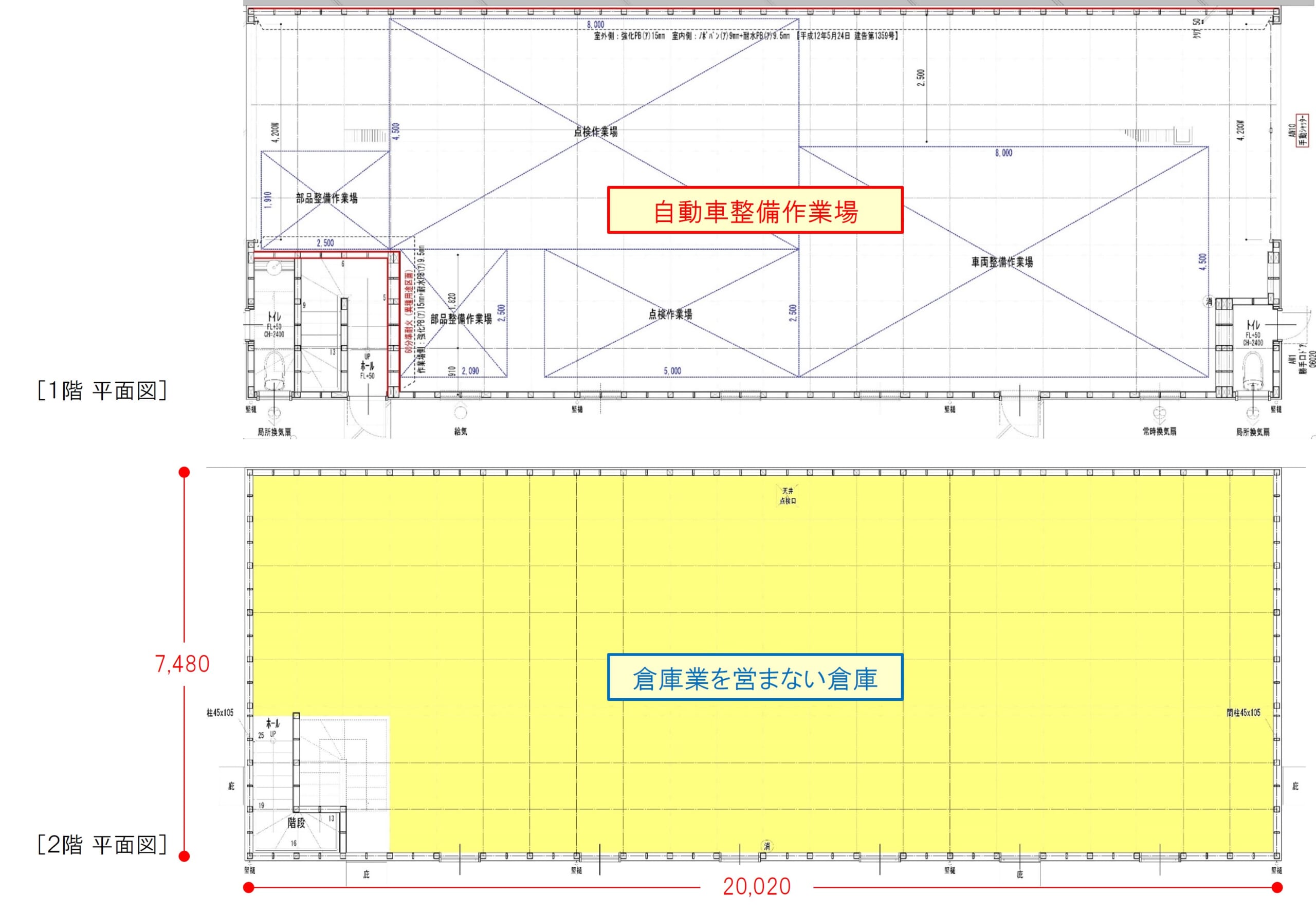

プランの特徴
JWOOD 140E材を活用し、2階倉庫の耐荷重を担保しつつ、7.5mスパンを実現しています。

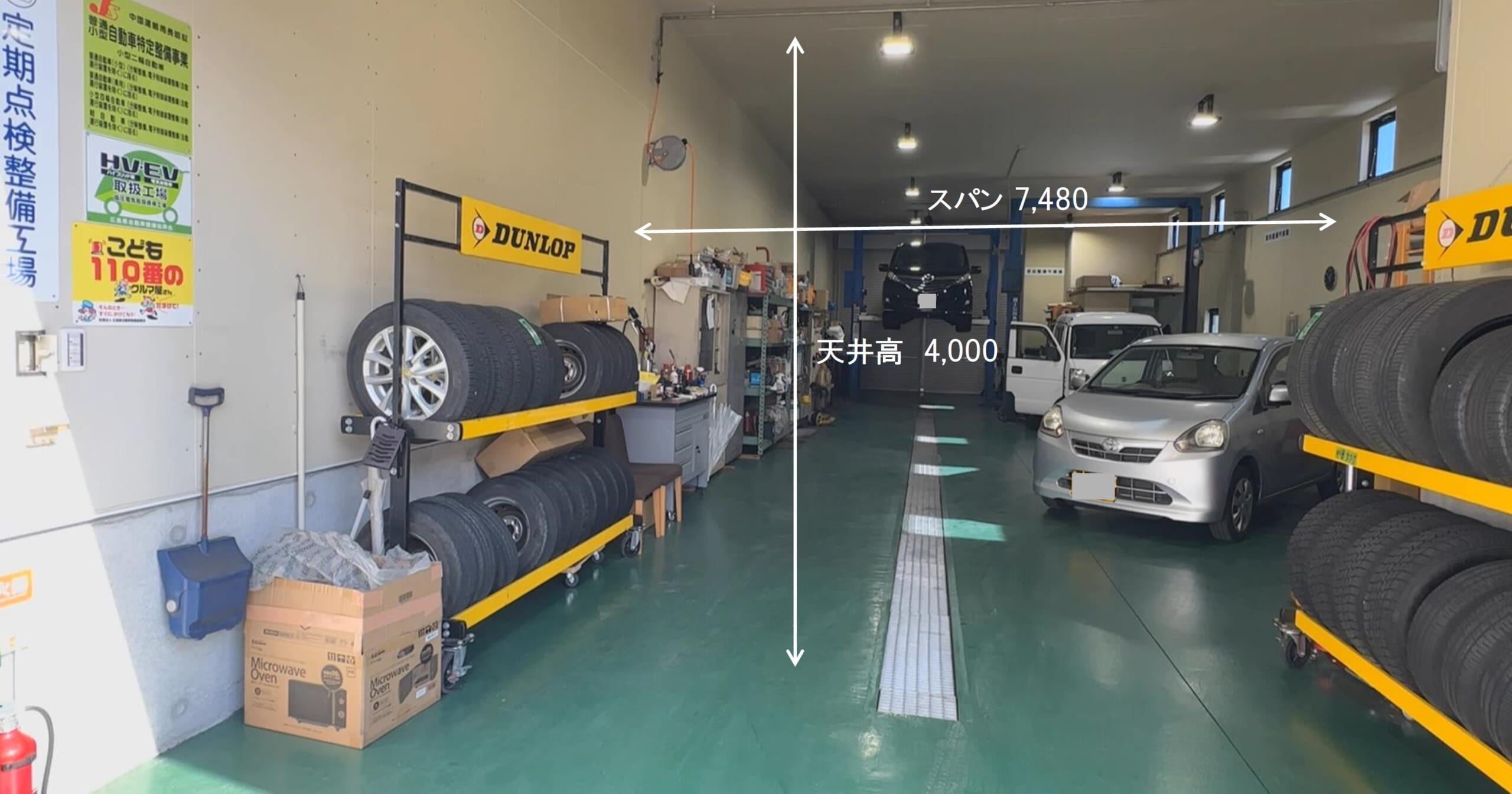

また、JWOODの座屈強度を活かし、大型車の整備にも対応できる様に天井高4mを実現しています。

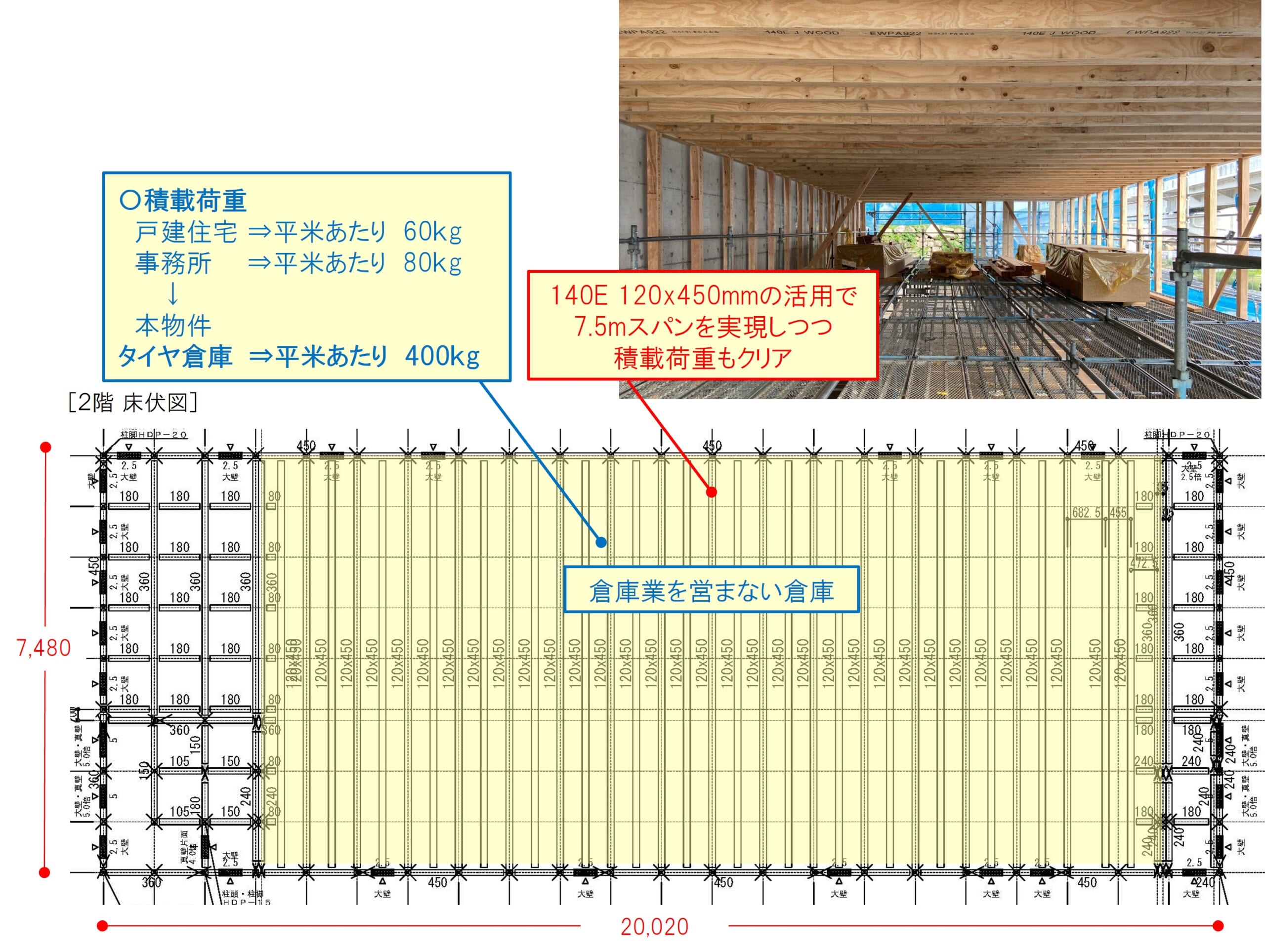

構造設計のポイント①
床梁に140E材を使用し7.5mスパンを実現しつつ、積載荷重をクリア。

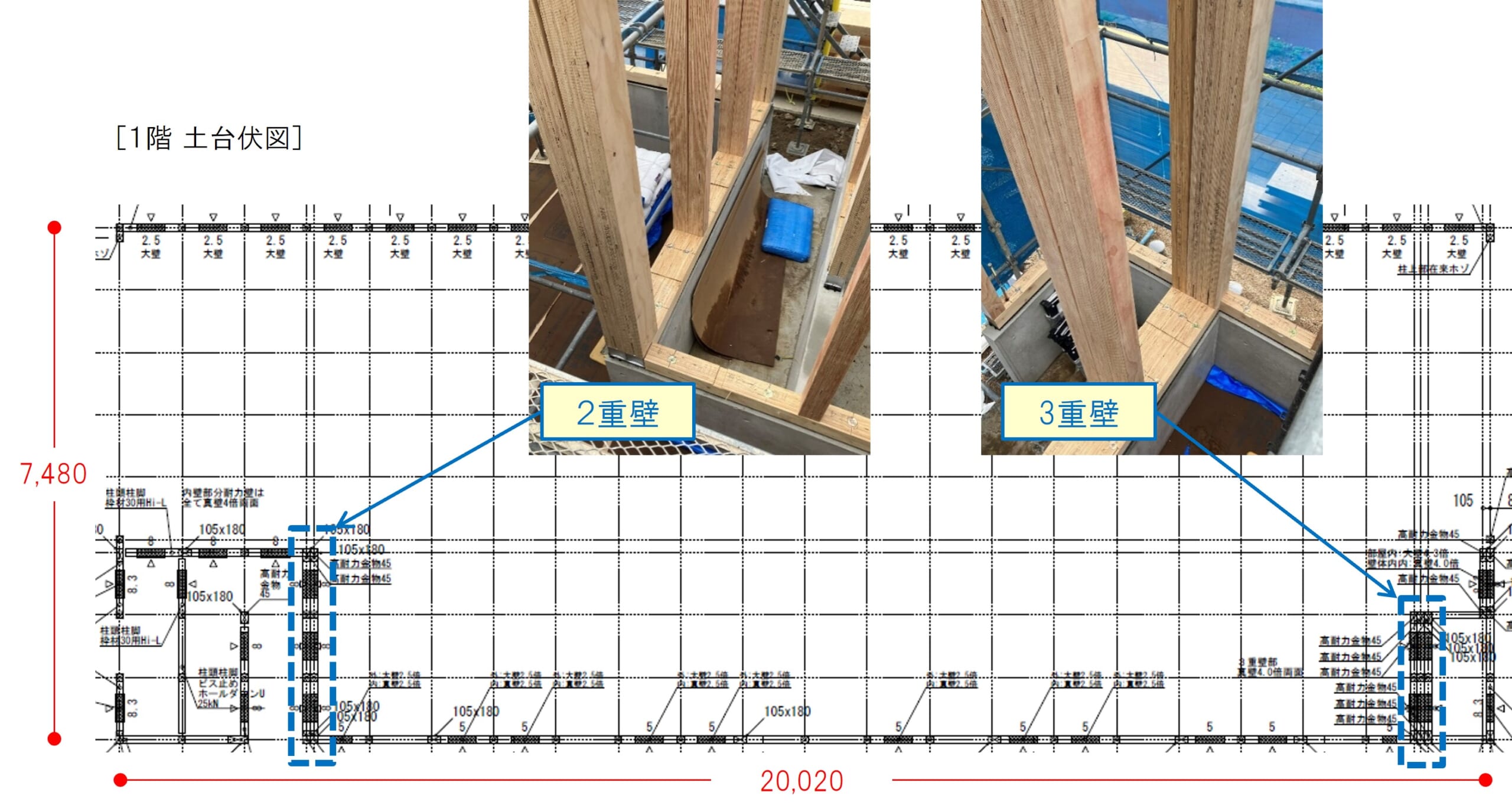

構造設計のポイント②

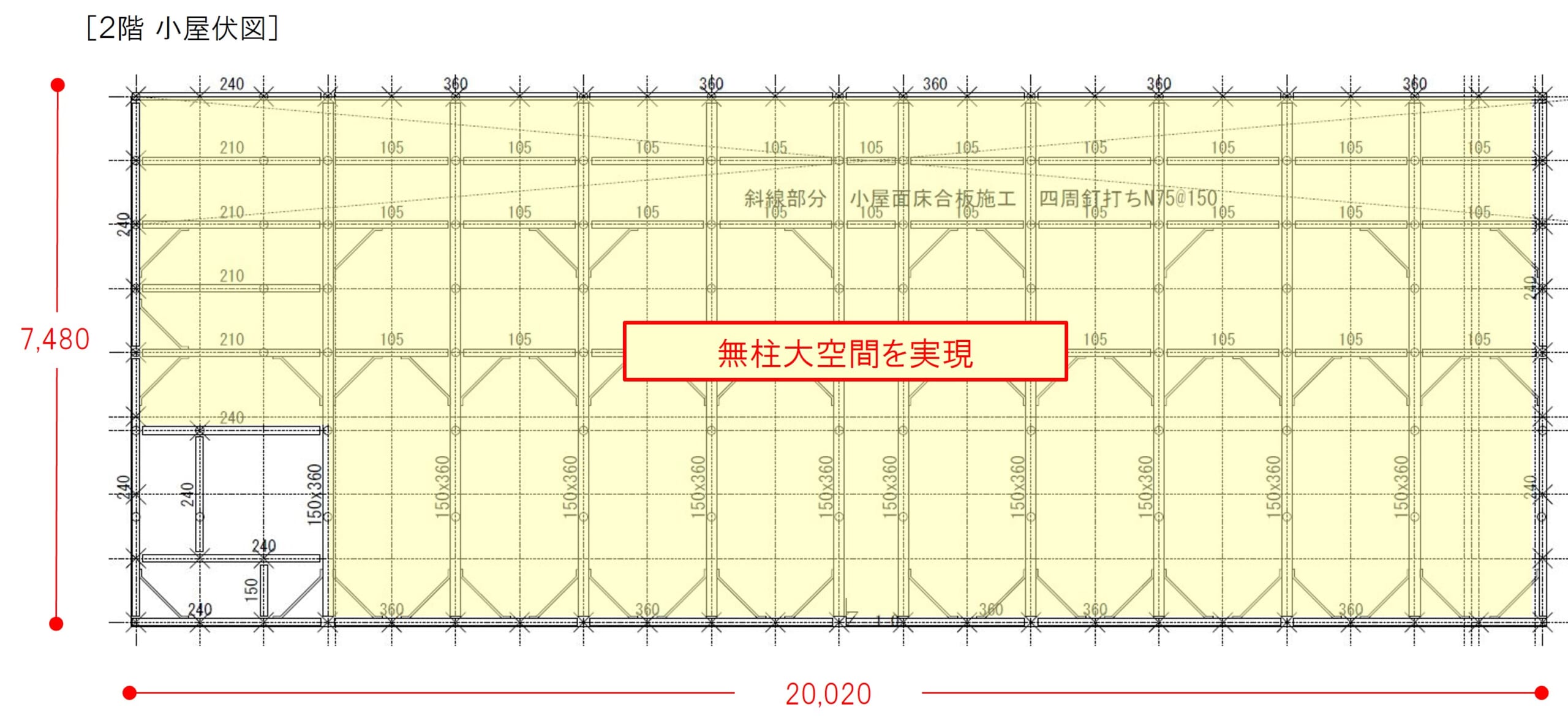

2重壁・3重壁を使用し、内部の耐力壁の無い大空間を実現。

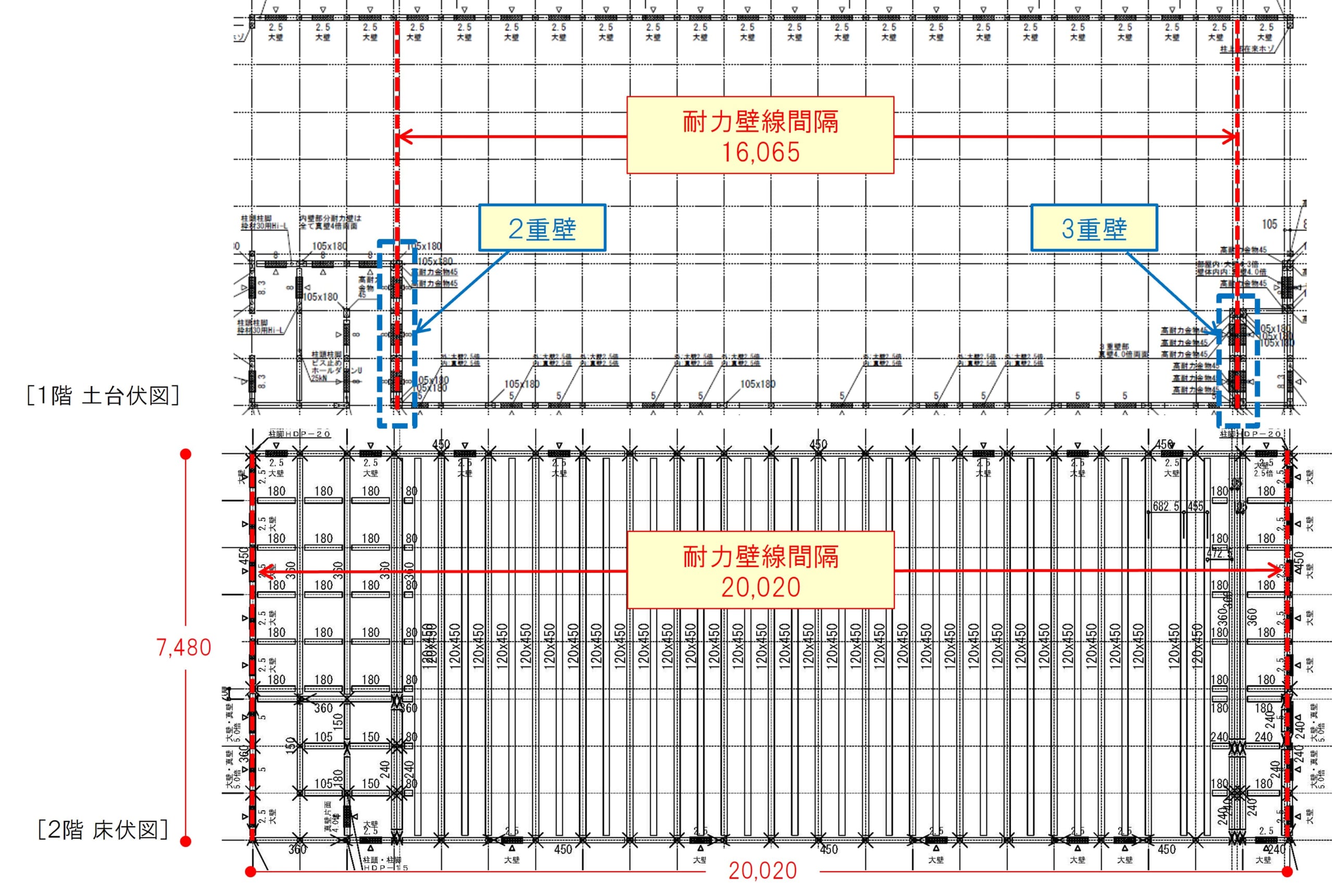

構造設計のポイント③
高倍率の床合板を使用し耐力壁線間隔を大きくすることで、大空間を実現。
